Tipos de Escadas para Casas, Passo a Passo!

Tipos de Escadas para Casas, Passo a Passo!

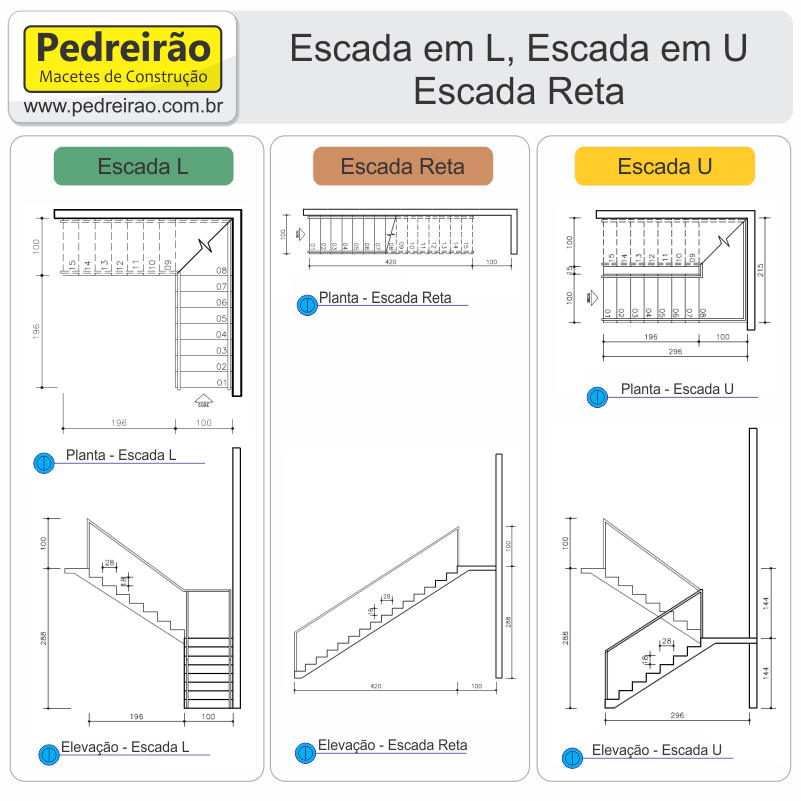

As escadas mais comuns para casas são a “escada em U”, a “escada em L” e a “escada reta”. Cada uma delas tem uma característica especial na composição do ambiente, vejam no banner abaixo as três escadas:Escadas Casas Escada Reta L U Pedreiro Pedreirao

Escada em U

Esse é um tipo de escada que ocupa maior área do ambiente e pode ser projetada na divisa com uma parede ou no meio da casa dividindo dois ambientes, como sala de jantar e sala de estar, ou sala de jantar e sala de TV. Essa é a característica mais interessante dessa escada!
Macete 01: Escolha muito bem os materiais de acabamento da escada U que divide ambientes. Ela deve fazer parte da composição da decoração dos dois. Se ela se destacar toda a decoração se destaca, mas se for o contrário, por mais que sua decoração seja  elegante o que vai destacar será falta de beleza da escada.
Agora, veja uma imagem em tamanho grande da planta e elevação dessa escada. Os projetos tem cotas (dimensões) para que vocês observem o quanto as escadas ocupam de espaço.
Lembrem-se que a largura mínima indicada de uma escada para uma casa é de 80cm, nesse exemplo a largura é de 100cm (1 metro).
escada u pedreirao
Para o exemplo temos um desnível de 288cm (laje a laje) para ser vencido.
escada u corte pedreirao

Escada em L

Escada em L nos traz a sensação que deve ficar no canto, o que não é verdade. Os projetistas tem fantásticos projetos com escadas em L no meio de ambiente.
Mesmo tendo que ficar no canto de paredes, nem por isso ela deixa de ser uma escada bonita, ainda mais quando a sala tem um pé-direito duplo e a escada chega em um mezanino no pavimento superior.
Em residências com menor espaço, como casas geminadas de dois pavimentos (sobrados) as escadas em L também são muito utilizadas para ganhar espaço.
Macete 02: O espaço embaixo do segundo lance da escada pode invadir o espaço de algum banheiro, lavado ou área de serviço.
Escada L pedreirao

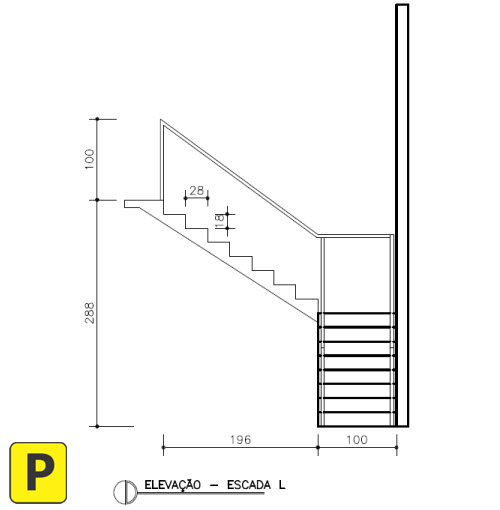

Essa é uma escada em L simétrica, ou seja, a escada está dividida ao meio, cada parte do L tem o mesmo tamanho. Entretanto esse formato pode variar. O primeiro lance pode ser mais curto e o segundo lance mais comprido,  ou vice-versa, vai depender do seu projeto e do espaço disponível.
Escada L corte pedreirao

Escada Reta

A escada reta é a que ocupa menor área do ambiente. É indicada para salas muito estreitas, em formato retangular.
Macete 03: O espaço embaixo desse tipo de escada pode ser muito bem aproveitado para colocar um móvel, um bar, ou aproveitar para fechar esse espaço com armários.
escada reta pedreirao

Para o uso no dia-a-dia esse tipo de escada é o que demanda maior esforço dos moradores porque não tem patamar intermediário de descanso.

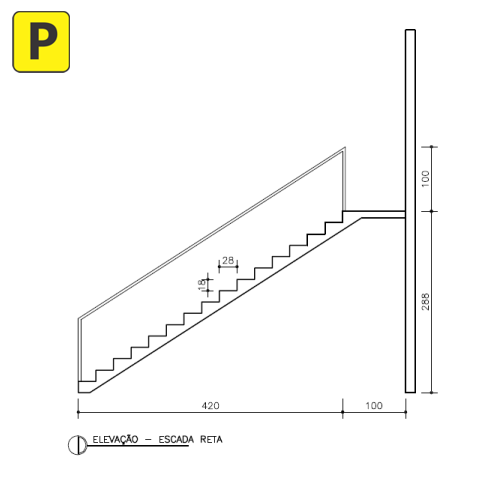

No exemplo temos novamente um desnível de 288cm (laje a laje) para ser vencido. O piso é de 28cm e o espelho de 18cm. Veja a elevação:
escada reta corte pedreirao

Materiais das Escadas

O acabamento das escadas tem que ser surpreendente e pode ser feito com vários materiais. Os mais comuns são o concreto, o aço,  as madeiras e as pedras. No guarda corpo também utiliza-se os vidros temperados, tubos de aço e tubos inox.
Uma boa combinação dos elementos deixa a escada mais leve, bonita e em harmonia com o ambiente. O resultado disso tudo é a sua casa ainda mais incrível.
Para que a escada seja confortável ela deve ser bem calculada e dimensionada. Veja nesse link como fazer isso, clique aqui!
Abraço a todos!
Pedreirão.

Cálculo de Escadas, Passo a Passo!

Amigos, o cálculo de escadas gera muitas dúvidas em todos os profissionais. Entretanto, a partir do momento que entende-se o procedimento de cálculo fica muito fácil e você pode calcular qualquer escada, independente da sua forma.

As escadas são compostas dos seguintes elementos

Piso: é a superfície horizontal aonde pisamos ao subir uma escada. São conhecidos também como degraus da escada.
Espelho: é a superfície vertical entre um piso (degrau) e outro. É onde batemos com a ponta do nosso pé ao subir uma escada.
Patamar: é a superfície horizontal mais cumprida que os pisos (degraus). Servem como descanso ao subir uma escada que vence uma grande altura. Nem toda escada possui patamar. Escadas que vencem alturas a partir de 2,90m devem possuir patamar intermediário.
Guarda-corpo: é o elemento vertical que serve de proteção para as pessoas não caírem ao subir ou descer uma escada.
Corrimão: é um elemento presente no guarda-corpo que serve para as pessoas apoiarem as mãos ao subir ou descer uma escada.
Veja os elementos na imagem abaixo:
escada-elementos-piso-espelho-detalhe-pedreirao-650x366-banner
Antes de começarmos a falar de como calcular uma escada, vamos ao primeiro macete:
Macete 01: Jamais calcule uma escada pela sua Diagonal! É fazer e errar!

Baixe Grátis: #07 Lindas e Inspiradoras Escadas que Você tem que Conhecer!

07-escadas-inspiradoras-pedreirao-banner-2-650x366

O Cálculo das escadas se divide em duas etapas:
01. Cálculo do conforto da escada
02. Cálculo da quantidade de pisos e espelhos

Etapa 01: Cálculo do conforto da escada

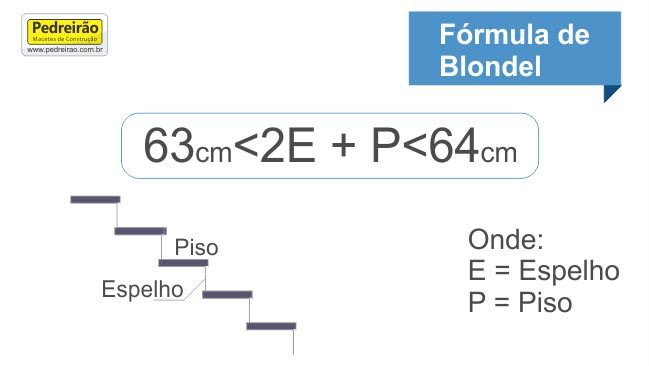

Para o cálculo do conforto de escadas (ao subir ou descer) utilizamos a Fórmula de Blondelque é uma relação entre o tamanho do piso e do espelho da escada. O piso de uma escada comum varia de 25cm a 30cm e o espelho entre 16cm a 18cm. Vejam a fórmula e um exemplo abaixo:

formula-blondel-escada-pedreirao-650x366-banner
Leitura da Fórmula de Blondel: a soma de dois espelhos mais um piso é maior que 63cm e menor que 64cm.
Assim, se uma escada terá um piso = 28cm (mínimo exigido pelo Corpo de Bombeiros), qual será o seu espelho?
2E + P = 64
2E + 28 = 64
2E = 64 – 28
2E = 36
E = 18cm
Ou seja, o espelho (E) da escada será de 18cm.
Essa foi a primeira etapa, nela definimos que a escada do exemplo terá um Piso (P) = 28cm e um Espelho (E) = 18cm. Guarde esses valores porque vamos utilizá-los na Etapa 02.
Macete 02: As escadas comuns tem pisos (P) entre 25cm e 30cm. O Corpo de Bombeiros geralmente indica um piso de 28cm no mínimo.

Etapa 02: Cálculo da quantidade de pisos e espelhos

Agora vamos determinar quantos pisos e quantos espelhos terá a nossa escada, a partir da Altura vertical que temos que vencer do primeiro para o segundo pavimento.
Por exemplo, se a casa tem uma Altura (H) = 288cm do piso do 1 pavimento ao piso do 2 pavimento, qual será o número de espelhos?

Número de espelhos

Num. E = H/E
Num. E = 288/18
Num. E = 16
Ou seja, a escada terá 16 espelhos de 18cm de altura cada.
onde:
Num. E = número de espelhos
H = Altura do 1 pavimento ao 2 pavimento.
E = espelho
Macete 03: Piso a Piso é a distância vertical do piso do primeiro pavimento ao piso do segundo pavimento. Não é o pé-direito. Pé direito é a distância de piso a laje.
Por fim, nos resta calcular o número de pisos da escada. O número de pisos é o número de espelho menos 1, veja:

Número de pisos

Se o número de espelhos da nossa escada é 16, qual será o número de pisos? 15.
Num. P = Num. E – 1
Num. P = 16 – 1
Num. P = 15
Ou seja, a escada terá 15 pisos (degraus) de 28cm de comprimento.
onde:
Num. P = número de pisos
Num. E = número de espelhos

Resumo

Em resumo, a escada do exemplo terá:
– 15 pisos com 28cm de comprimento;
– 16 espelhos com 18cm de altura;
– Para vencer uma distância vertical do piso do 1 pavimento ao piso do 2 pavimento de 288cm.
Veja um croqui da escada que tomamos como exemplo:
escada projeto
escada reta

Largura das escadas

largura mínima de uma escada de uma edificação residencial unifamiliar (escada de uma casa de dois ou três pavimentos, escada interna de uma cobertura de prédio) deve ser de 80cm. A escada de exemplo está com 100cm de largura, repare na imagem acima.
A largura de escadas de edificações comerciais e residenciais multifamiliares (prédios) devem ser calculadas de acordo com a legislação do Corpo de Bombeiros de cada Estado brasileiro, que considera o fluxo de pessoas na edificação. A largura dessas escadas é a partir de  110cm.
Esse é um tema mais complicado de absorver as informações, mas com atenção e treino fica fácil calcular qualquer tipo de escada.

Experimente Você!

Experimente agora calcular uma Escada Reta para vencer uma altura H=300cm (3 metros) com piso de 30cm de largura.
Macete 04: Tem uma “pegadinha” nesse exemplo! O motivo é para você aprender definitivamente a calcular qualquer escada!
1. Qual o altura do espelho?
2. Qual o número de espelhos?
3. Qual o número de pisos?
4. Qual o comprimento da escada sem patamar intermediário?
Se você utilizar o passo a passo vai encontrar os seguintes valores:
1. 2E + 30 = 64 >>> E= 17cm de altura
2. Num.E = H/E = 300/17 = 17,64
Pergunta: O numero de espelhos pode ser fracionado? NÃO! Deve ser um numero inteiro!
Logo, devemos inverter o valor da Altura do Espelho (E) com o Numero de Espelhos (Num.E).
Num.E = 17 e E = 17,64cm
Macete 05: A altura do Espelho (E) pode ser um numero fracionado. O Numero de Espelhos (Num.E) não!
Respostas definitivas:
1. E = 17,64cm
2. Num.E = 17 espelhos (=300/17,64) [o número de espelhos deve ser um número inteiro]
3. Num. P = 16 pisos de 30cm de largura
4. Comprimento da escada = 480cm (16 x 30cm)

Calculamos sua Escada!

Planta baixa + Elevação + Detalhamento + Memória de cálculo
Clique no link abaixo e veja mais detalhes.
banner-calculo-escada-pedreirao-650x360
Se você ainda tiver alguma dúvida, encaminhe um email para pedreirao@pedreirao.com.br.
Deixe um comentário abaixo! :)

Normas Técnicas de Referência

ABNT NBR 13532:1995 – Elaboração de projetos de edi ficações – Arquitetura
Instruções Técnicas do Corpo de Bombeiros Militar

Abraço a todos!
Pedreirão.
